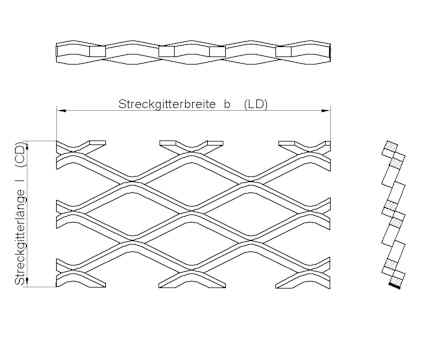

Streckgitter ist ein Halbfabrikat, das aus Metallen (Tafelblechen oder Coil’s) gefertigt wird. Dabei wird das Material in Querrichtung eingeschnitten und gleichzeitig in der Länge gestreckt. Das Material zwischen den Oeffnungen hängt gitterartig zusammen, ist weder geflochten noch geschweisst. Das Streckgitter kann beliebig verformt werden ohne seine Stabilität und Zusammenhalt zu verlieren oder sich aufzulösen.

Maschenmasse / Toleranzen

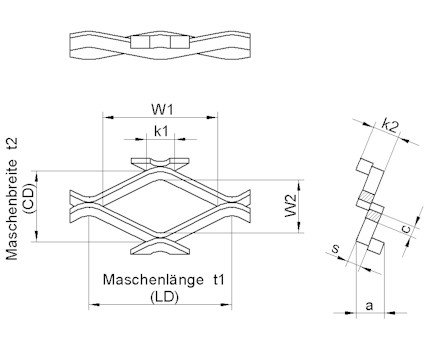

Die Maschenlänge (LD) sowie die Maschenbreite (CD) wird von Knoten zu Knoten gemessen.

Gewichtsberechnung

Formel für Gewichtsberechnung: (kg/m2) = G

G =( 2 * c *  s * spez. Gewicht) / tz   =  kg

Maschenformen

Normalmasche

• Rautenmasche
• Quadratmasche

Flachgewalzte Streckgitter

Beim Flachwalzen wird das Mass a) (Streckgitterdichte) bis auf die Stegdicke s) (Materialstärke) zurückgewalzt.

Beim weiteren Verarbeiten wie Abkanten, lassen flachgewalzte Streckgitter engere Toleranzen zu.

Freier Querschnitt
Lichtdurchlässigkeit

Der freie Querschnitt einer Masche kann grundsätzlich auf 2 Wegen errechnet werden. Zum ersten über das Strecken wird die Relation zwischen Material und Luft errechnet. Ein Streckverhältnis von 2,5 mm, Streckgitter aus 1 mm Material; daraus ergibt sich ein freier Querschnitt von ca. 60%. Exakter wird der Wert durch folgende Formel, die ein Verhältnis zwischen dem Referenzwert mit einer Stegbreite 0 und der gestreckten Masche bildet.

Formel: Ao = I - ( 2c / tz ) * 100  = %

Verarbeitung / Strecken

Standardmasse: Grossformat: Breite 1500 mm
Mittelformat: Breite 1250 mm
Kleinformat: Breite 1000 mm

Auf Anfrage können wir Ihnen je nach Menge, jedes Zwischenmass anbieten.

Verarbeitung / Zuschneiden

Auf Wunsch jedes beliebige Mass
max. Länge: 4000 mm
max. Breite: 1500 mm

Flachwalzen bis Breite 1250 mm

Verarbeitung / Abkanten im
Schwenkbiegeverfahren

max. Länge: 3000 mm
max. Breite: 1200 mm
max. Mat.-Stärke: 3 mm

Längen bis 4000 mm auf Anfrage
Breite bis 1500 mm auf Anfrage
